特點:
1、適用于EtherCAT總線耦合器；連接SIPAKE本地總線上的SIPAKE卡片式I/O模塊；
2、通過五類(及以上)以太網電纜，分別連接上位機(PLC或控制器)和從站模塊，通訊速率高達100Mbps；
3、適配器上帶有電源、報警、通訊等指示燈，用來監控模塊的通訊和工作狀態。
| 規格參數 | ||
| 模塊名稱 | EtherCAT 適配器 | |
| 模塊型號 | SL-EC101 | |
| 電源額定電壓 | 20VDC～28VDC | |
| 電源保護 | 過流保護，防反接保護，浪涌吸收。 | |
| 最小掃描周期 | 250us | |
| 擴展能力 | 支持32個子模塊 | |
| 報警/診斷/狀態信息 | 支持，可以將最多32只子模塊實時狀態，能在線讀取。 | |
| 傳輸速率 | 100 Mbps(100Base-TX) | |
| 傳輸距離 | ≤100 m | |
| 地址設置 | 1.當撥碼開關為0時，以主站軟件配置地址為準； 2.當撥碼開關非0時，以撥碼地址為準； 3.最多為254主站； | |
| 終端蓋板 | 型號：SL-EBE02；每個主站適配器，隨機1只。 | |

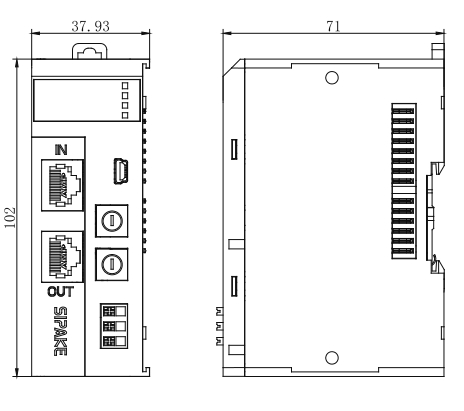

尺寸圖：
